連接ID設備的RS232以及RS485接口的制作及引腳的定義

主要分成如下兩部分：

其一：RS-232通訊線的制作、連接以及接線引腳的定義

電腦一般有兩個RS-232串口，用隨機附帶的RS-232連線可直接與機具連接，如圖2.2所示。也可以按下列方法制作：

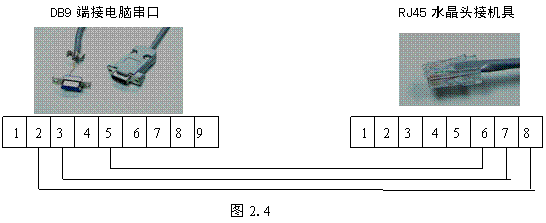

1.RS-232 實物連線圖

2.RS-232連線示意圖

因?yàn)殡娔X串口定義為：2—接收數據(RXD)、3—發送數據(TXD)、5—信號地(GND)，故按照下圖連接：

  做RS-232 的網線：  DB9的2腳接水晶頭的8腳，

                     DB9的3腳接水晶頭的7腳，

                     DB9的5腳接水晶頭的6腳。

其二： RS-485通訊線制作、連接以及接線引腳的定義

電腦沒有485接口，如果需要多臺聯網或遠距離通訊，可用RS-232/RS-485轉換模塊轉換成485接口，用485連接線與機具連接即可，如圖2.7。

485通訊使用兩條線，采用差模傳輸，其中一條定義為正，一條定義為負，按照如下關系制作485通訊線：

轉換卡的接口都標有DATA+、DATA-，將機具485接口與轉換卡接口按照上述對應關系連接即可。

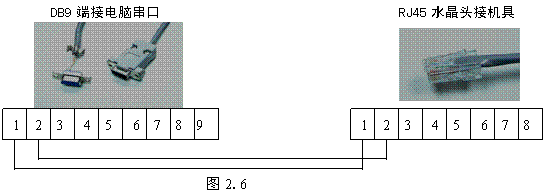

常用的轉換卡1腳為負，2腳為正，則通訊線實物連接如下圖：

RS485通訊線示意圖如下：
